雨淋阀组作为高危场所消防系统的“瞬时开关”，其安装精度与调试可靠性直接关系到灭火成败。在工程实践中，雨淋系统误动作（无故喷水淹没设备）和拒动（火灾时不开启）是两类最致命的故障，往往源于控制管路设计缺陷、电磁阀堵塞或调试流程违规。本文结合《自动喷水灭火系统施工及验收规范》（GB 50261-2017）与现场维保经验，系统梳理雨淋阀组的安装空间要求、管路附件配置、分步调试SOP，并盘点六大高频故障现象与排除方案，为阀门服务商与物业运维提供实操手册。

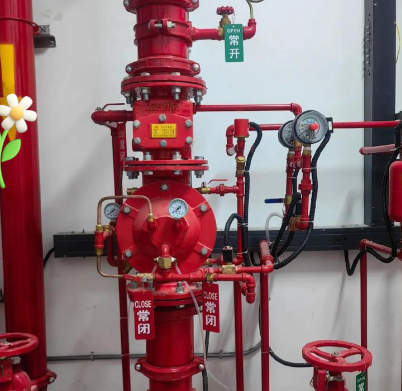

一、 雨淋阀组安装规范与空间布局要求

雨淋阀应安装在安全、易于操作且明显的位置，通常设于专用消防泵房、报警阀间或保护区附近的独立阀室内（温度4℃-70℃，防冻防潮）。

1. 安装尺寸与基础

• 距地高度：雨淋阀阀座底面距室内地面宜为1.2m（便于人员观察压力表与操作手动快开阀）。

• 操作间距：两侧距墙≥0.5m，正面操作距离≥1.2m，阀组凸出部位间距≥0.5m（GB502615.3.1）。

• 排水设施：阀组周围必须设排水地漏或排水沟，排水能力需满足雨淋阀动作时最大泄水量（试验排水+报警管路溢流），防止调试水淹机房。

• 安全防护：雨淋阀因具备手动快开装置，易被误触，不得设在公共通道或儿童可触及处（如幼儿园室外），应加设防护围栏、锁具或标识“非警勿动”。

2. 管路附件与控制阀配置（强条）

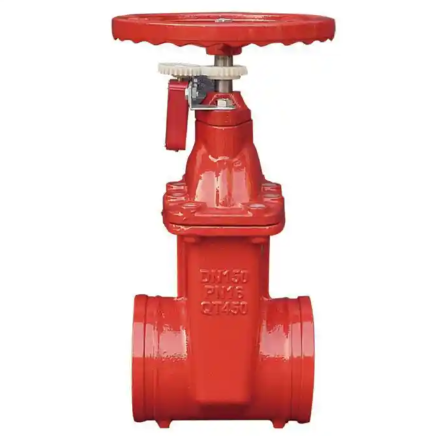

• 水源控制阀：报警阀组进水口前控制阀必须采用信号阀；若用普通明杆闸阀/蝶阀，必须加锁链或铅封锁定常开，并设机械锁具防止误关。信号阀关闭时需向消防控制室报送“阀门关闭”故障信号。

• 出水控制阀：雨淋阀出口至管网的控制阀同样应常开锁定，便于检修隔离。

• 电磁阀与过滤器：电磁阀入口必须加装Y型过滤器（滤网≥60目），防止水中焊渣铁锈堵塞阀芯导致拒动（GB500846.2.5强条）。过滤器需设排污口便于清洗。

• 止回阀（并联系统）：并联设置的雨淋阀组，各阀控制腔入口应设止回阀，防止水压波动时互为干扰导致误动作。

• 手动快开阀保护：紧急手动球阀应设保护罩（防误碰盒）并挂红色“应急开启”标识，平时锁闭，紧急击碎使用。

• 水力警铃管路：警铃连接管DN20镀锌钢管，总长≤20m，坡度坡向排水，顶端设自动排气阀。警铃应安装在值班室附近外墙或公共通道，距3m处声强≥70dB，严禁仅装在泵房内无人区。

3. 控制管路与仪表

• 供水侧、控制腔、系统侧均需装耐震压力表（量程0-2.5MPa），表盘朝向操作面。

• 控制腔进水管设限流孔板（直径通常3-5mm），平衡传压速度，防止瞬态压力冲击。

• 滴水阀（自动排水阀）装于阀体最低点，伺应态关闭，复位泄水时自动排余水。

• 防复位装置（锁块）：动作后锁定阀瓣开启，防止误复位，需人工手动复位阀复位。

二、 雨淋阀组调试SOP（分步联动测试）

安装完毕管网试压冲洗合格后，按GB50261第7章执行调试：

1. 静态检查与初始状态确认

• 确认水源信号阀、出水信号阀、复位阀（防复位）处于常闭，手动快开阀关闭，电磁阀断电关闭。

• 确认控制腔进水阀开启，供水腔与控制腔压力表读数相等（P供=P控），系统侧无压（开式）或充气（预作用）。

• 打开警铃试验阀，测试水力警铃响铃与压力开关信号反馈正常，验证报警管路畅通。

2. 就地手动启动测试（机械应急）

• 开启检测试验管路阀门（模拟开式放水），逆时针旋开手动快开阀，控制腔泄压。

• 观察雨淋阀应在15秒内（DN≤200）开启，供水水流涌出，水力警铃响，压力开关动作启泵。

• 测试完毕：关闭试验阀，关闭手动快开阀，打开复位阀泄压防复位锁块，雨淋阀关闭，重新充水平衡，复位各阀门至伺应态。

3. 电磁阀自动启动测试（联动逻辑）

• 利用火灾报警控制器模拟“同一报警区域两个独立火灾探测器（烟感+温感）”双信号“与”逻辑，输出DC24V启动电磁阀。

• 电磁阀开，控制腔泄压，阀组15s内开启，警铃响，压力开关动作（动作后15s内压力开关信号送达控制器）。

• 重要：雨淋阀联动不应采用单一感烟探测器启动，防误报；手动报警按钮可替代温感组成双信号。

• 测试远程手动直启（多线控制/专线）：消控室硬拉线直接驱动电磁阀，不依赖报警主机逻辑，确保专线控制可靠。

4. 传动管启动测试（湿式/干式传动）

• 若为传动管系统，开启传动管末端试水装置，闭式喷头模拟爆裂，控制腔泄压阀开，验证雨淋阀开启。

三、 六大常见故障现象深度排查与处理

故障一：雨淋阀误动作（无故全喷）

• 现象：无火情，雨淋阀突然开启，系统侧所有喷头喷水，淹没设备。

• 原因：手动快开阀被误碰（无保护罩）；电磁阀进水杂质卡涩常开；控制腔进水过滤器堵死导致传压滞后，水压波动冲破密封；感烟探测器误报引发双信号逻辑错误；传动管闭式喷头误爆（高温环境）。

• 处理：加装手动阀保护盒；定期清洗电磁阀过滤器；校验双信号逻辑（禁单烟感）；传动管避开热源；调试后务必铅封锁定常开阀。

故障二：雨淋阀拒动（不开启）

• 现象：触发电磁阀/手动阀，控制腔泄压但阀瓣不抬升，无水喷出。

• 原因：控制腔限流孔板堵死（无法泄压或充压异常）；隔膜橡胶老化粘结阀座；活塞卡滞（锈蚀）；电磁阀电压不足（DC24V线路压降>3V）；复位阀未关闭（防复位装置锁死开启状态）；供水压力过低（<0.14MPa）。

• 处理：疏通限流孔板；拆阀更换隔膜（橡胶质保1年，建议5年换）；检查电气线路压降；关闭复位阀；核实供水压力。

故障三：控制腔无法保压（P控下降快）

• 现象：伺应态下控制腔压力表读数持续跌落，供水腔压力正常。

• 原因：电磁阀内漏（阀芯胶垫磨损）；手动快开阀未关严；控制管路接头滴漏；滴水阀常开（密封面夹渣）。

• 处理：研磨电磁阀密封；紧固接头；清洗滴水阀密封面。

故障四：水力警铃不响或声弱

• 原因：报警管路控制阀误关；过滤器堵；警铃喷嘴堵；铃锤卡死（锈蚀）；管路有气阻（未排气）。

• 处理：确认报警管路常开；清洗过滤器（60目）；润滑铃锤转轴；打开高处排气阀排尽空气。

故障五：压力开关不动作/不启泵

• 原因：压力开关设定值过高（阈值>0.05MPa）；微动开关触点氧化；模块接线松动；联动编程未设为“自动”或多线控制断开。

• 处理：校验开关动作压力（0.035-0.05MPa）；清洁触点；检查FAS布线。

故障六：复位困难（阀瓣不关闭）

• 现象：灭火后手动复位，阀瓣无法落座，持续流水。

• 原因：防复位锁块未解锁（复位阀未开）；密封面夹有焊渣石子；隔膜皱褶变形；系统侧余水未排净（开式系统需开末端放水）。

• 处理：先开复位阀泄锁块压力，再关水源阀泄供水压，轻敲阀体助落；拆阀清洗密封座；排空系统侧。

四、 分级维保周期与数字化运维

• 每日巡检：查看阀间积水、压力表读数（P供=P控）、阀门铅封锁定完好、警铃无锈蚀。

• 每月维护：测试警铃试验阀（模拟报警），确认警铃响、压力开关反馈；检查电磁阀外观无渗漏。

• 每季度：进行手动快开阀启动测试（不联动主泵，仅阀动作）；清洗控制腔过滤器。

• 年度全面测试：全系统联动测试（双信号启动雨淋阀+启泵+末端放水），测量开启响应时间（≤15s/60s）；拆解检查隔膜磨损，更换老化橡胶；校验压力开关定值。

• 智慧运维：加装IoT压力变送器监测控制腔微压降，AI识别水锤波形预判误动作；远程电磁阀定期脉冲自检（微泄压不开启主阀）。

雨淋阀组的安装调试容错率极低，一次误喷可能造成百万设备损失。严守GB强条、规范配置过滤器与信号阀、定期冲洗控制管路，是保障其“秒级真喷、绝不误喷”的关键。
