针对三偏心金属硬密封蝶阀的工程应用，构建阀体（WCB/双相钢）、密封副（多层石墨/全金属/HVOF喷涂）与连接方式的选型矩阵，详述管道清洁、应力消除安装规范，并提供内漏、卡涩等故障诊断表及脱硫、氧气特殊工况注意事项。
在石油化工、火电及冶金等严苛工况中，三偏心金属硬密封蝶阀因其耐高温高压、零泄漏特性成为关键切断/调节设备。然而，实际工程中常出现因材质选错、安装应力过大或调试不当导致的密封失效、阀杆卡涩等问题，甚至引发非计划停车。本文将从采购选型参数、安装施工红线、调试维护流程及故障排查四个维度，提供一套可落地的工程实战指南。

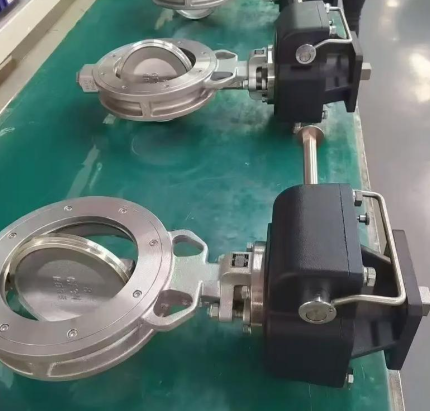

一、 基于工况的精准选型矩阵（材质与结构）
选型的第一步是明确介质特性（温压、腐蚀性、含固量），切忌“大口径通用”思维：
阀体材质：
WCB/WC6/WC9（碳钢/铬钼钢）：适用于高温蒸汽（≤425℃/540℃）、油品管道，WC9用于加氢反应器进出料。
CF8/CF8M（304/316不锈钢）：硝酸、醋酸等弱腐蚀介质，或食品医药级管道；316L适用于海水淡化（高氯离子）。
双相钢（2205/2507）：强腐蚀+冲刷环境，如脱硫吸收塔浆液循环、海底管道。
蒙乃尔/哈氏合金：极端强酸（盐酸、硫酸）或核电主蒸汽。
密封副配置：
多层复合密封（Metal Graphite Laminated）：不锈钢薄片与柔性石墨交替层压，兼具金属耐压与石墨弹性补偿，适用-29℃~425℃，Class VI泄漏等级，性价比最高。
全金属硬密封（All Metal）：蝶板与阀座均为硬质合金（Stellite 6/21堆焊），无石墨层，耐温可达600℃~900℃，抗火灾（API 607），适用于炼油厂加热炉、焦炉煤气。
超音速喷涂（HVOF）陶瓷涂层：针对煤化工黑水、金矿尾矿等高磨损介质，Al₂O₃/TiO₂或WC-Co涂层硬度HRC70+，寿命是普通堆焊的3倍。
连接形式：
对夹式（Wafer）：DN50-DN600，经济紧凑，需配合管道法兰错位安装，防管线应力直接压在阀体上。
双法兰（Double Flanged）：DN150-DN1200，自带连接法兰，便于拆卸维修，适用于泵房出口、长距离管线。
对焊（Butt Weld）：高压Class600以上或埋地长输管线，消除外漏风险。
驱动选型：大口径（DN800+）优先选液压驱动（扭矩大）；防爆区（Zone 1/2）选气动活塞式（气源故障可弹簧复位）；远程控制选智能电动（带扭矩保护，防止过载压坏密封面）。
二、 安装施工的三大“红线”与规范
错误的安装是阀门损坏主因，须严格执行：
管道清洁与焊接保护：安装前必须吹扫管道，清除焊渣、铁锈。焊接法兰时，严禁阀门敞口焊接，飞溅物极易烫损石墨密封圈或卡入密封面。建议采用“假法兰”保护或拆卸阀座环临时存放。
消除管道应力（Piping Stress）：三偏心蝶阀密封间隙极小（微米级），若管道对中偏差大或强制螺栓紧固，阀体变形会导致蝶板卡死。安装时应使用激光对中仪校准法兰平行度（偏差<1mm），拧紧螺栓采用十字交叉法均匀施力。重型阀门（DN1000+）必须浇筑独立混凝土支座，禁止管道承重。
流向与操作空间：虽然多数三偏心为双向密封，但若阀体铸有流向箭头（受压侧），需与介质压力方向一致以优化密封比压。手动/蜗轮操作手柄侧需预留≥500mm检修空间，电动头上方留接线与调试空间。低温阀（LNG）长颈阀盖需包覆保冷材料，避免冷凝水冻结。
三、 调试与预防性维护（PM）
试压检测：强度试验1.5倍PN（壳体无渗漏），密封试验1.1倍PN。金属密封通常做双向密封测试（进口/出口分别加压），气密试验用氮气气泡法检测。注意：试压时蝶板必须处于微开位置（10°-15°），防止高压水击压扁密封环。
执行器标定：电动阀门需设定全开/全关限位及过扭矩保护值（通常关扭矩设为计算值的1.25倍）。气动阀门需调节仪表气源过滤减压阀压力（通常0.4-0.7MPa）。
定期保养：
每3个月：手动盘车检查启闭灵活性（防止锈死），检查填料函泄漏（滴漏<10滴/分可接受，严重外漏需对称拧紧填料压盖螺母，勿单拧）。
每12个月：检查电动执行器齿轮箱润滑油位，补充锂基脂。
在线维修：选用上装式（Top Entry）三偏心结构，可在线抽出阀杆蝶板更换密封座，无需切割焊缝，大幅缩短MTTR（平均修复时间）。
四、 高频故障诊断与处理方案
故障现象 | 可能原因 | 处理措施 |
|---|
内漏（关闭不严） | 密封面夹入焊渣/颗粒 | 反复开关冲洗，或拆下清理密封面（禁用砂纸打磨硬质合金） |
| 关阀扭矩不足/限位漂移 | 重新校准电动执行器关位，增大关阀力矩（勿超限损坏阀杆） |
| 热循环导致密封预紧松弛 | 选用热补偿弹簧加载阀座设计，或热态下微动重新锁紧 |
外漏（阀杆填料） | 填料老化/压盖松动 | 均匀拧紧压盖螺栓，泄漏仍大则更换柔性石墨编织填料 |
| 阀杆表面划伤 | 阀杆抛光修复或更换 |
启闭卡涩/扭矩骤增 | 管道应力挤压阀体 | 松开法兰重新对中，检查管道支吊架沉降 |
| 介质结晶（硫磺/碱） | 蒸汽伴热吹扫，选用加长 neck 高温阀，涂抹高温防咬合剂 |
| 轴承缺油烧结 | 注入高温润滑脂（二硫化钼），严重需返厂维修 |
五、 特殊工况避坑提醒
脱硫脱硝（FGD）：浆液含Cl⁻和磨损性石膏颗粒，选双相钢阀体+HVOF碳化钨涂层蝶板，避免普通304生锈点蚀。
热电主蒸汽：温差大易热胀冷缩，阀杆需膨胀节补偿设计，防止低温关闭、高温开启时阀杆抱死。
氧气介质：禁油脱脂处理（Degreasing），所有零部件禁油脂，密封用PTFE或金属，配铜质或无火花工具。
三偏心硬密封蝶阀是高精度机电液一体化设备，选型匹配工况、安装消除应力、运维数据化记录，方能最大化其“零泄漏长寿命”价值，保障装置安稳长满优运行。
