基于DL/T 2489-2022与ASME标准，阐述脉冲式安全阀在电站锅炉（超临界/亚临界）的高温高压选型流程：工况参数（Ps/Pw/T）采集、排量计算（GB/T 12241）、活塞式vs杠杆重锤结构比对、材质温级映射（WCB/WC9/Stellite）及安装管路（脉冲管疏水/排汽反力）合规设计。

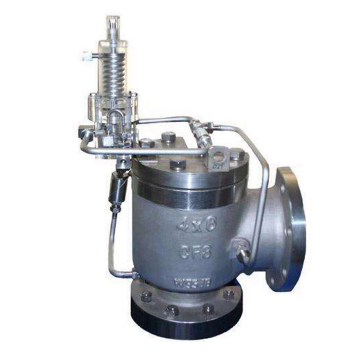

电站锅炉（亚临界/超临界/超超临界）、再热器及高压旁路系统是脉冲式安全阀最典型的应用场景。此类设备介质温度高达545℃-610℃、压力10MPa-42MPa，安全泄放量动辄数百吨蒸汽每小时。若安全阀选型失误（排量不足、整定压力偏差、材质不耐温），极易引发锅炉爆管或汽轮机进水等重大事故。本文将依据DL/T 2489-2022《电站安全阀选型导则》、GB/T 12243《弹簧直接载荷式安全阀》及ASME BPVC Section I标准，系统讲解脉冲式安全阀在火电与核电高温高压系统中的选型计算、结构形式匹配与安装合规要点。
一、 基础工况参数采集与排量核定
选型第一步是锁定“压力-温度-介质-排量”四维边界：
压力参数：
工作压力（Pw）：设备正常运行最高压力（如锅炉汽包工作压力18.5MPa）。
整定压力（Ps）：安全阀开启压力，通常为 Pw×(1.05∼1.10)（DL/T规定：≤0.8MPa取 Pw+0.03/0.05，>5.9MPa取 1.05Pw/1.08Pw）。
背 Pressure（Pb）：排汽管背压。脉冲式主阀为活塞驱动，背压对开启压力影响极小，但排汽反力需计入支架强度。
温度与材质映射：
排量计算（Theory Discharge）：
依据GB/T 12241，蒸汽理论排量 Wt=C⋅A⋅P⋅K（C为蒸汽特性常数，A为流道面积，K为排量系数0.85-0.95）。脉冲式安全阀额定排量必须≥系统所需安全泄放量×1.2余量。大容量锅炉常采用“N+1”配置（如4×25%主阀+1脉冲导阀），避免单阀口径过大（DN600以上制造难度大）。
二、 结构形式选型：活塞式vs膜片式vs杠杆重锤式
活塞式脉冲安全阀：主流选择。活塞面积大，驱动力强，适合高温高压蒸汽（≤42MPa, ≤625℃）。需注意活塞缸疏水，防止停机积水冷冲击。
膜片式（Diaphragm）：采用金属膜片（316L/Hastelloy C276）隔离，灵敏度更高，无活塞摩擦滞涩，适合洁净气体/液体高压（≤15MPa），但耐温受限（≤260℃），电站主蒸汽不宜选用。
杠杆重锤脉冲式（GA49H型）：传统结构，通过移动重锤位置调节整定压力，无弹簧蠕变问题，极佳的高温稳定性（老式电厂改造常见）。缺点是笨重、易因振动导致重锤移位泄漏，新建项目多被弹簧式导阀替代。
选型决策：超临界锅炉主汽门→活塞式脉冲安全阀（WC9阀体+Stellite密封）；减温减压装置→弹簧式导阀+活塞主阀（带散热片）；老旧中压锅炉改造→杠杆重锤脉冲式（利用原有重锤基础）。
三、 关键性能指标与标准合规（DL/T & ASME）
指标 | 标准要求（DL/T 2489 / GB/T 12243） | 工程意义 |
|---|
整定压力偏差 | Ps≤0.5MPa: ±0.015MPa; Ps>7MPa: ±1%Ps | 确保不误开启/拒动 |
启闭压差(ΔPb) | 4%-7%Ps（一般），≤10%Ps（直流锅炉） | 减少蒸汽能量损失 |
密封试验 | 90%Ps（蒸汽介质）气泡零泄漏 | 防止正常运行工质损失 |
排放压力(Pd) | ≤1.03Ps（ASME I动力锅炉） | 限制超压幅度 |
机械完整性 | 脉冲管全开铅封，排汽管独立支承 | 防止附加应力损坏阀体 |
遵循ASME“S”钢印或TSG 21特种设备制造许可，出口项目需同时满足PED指令（CE认证）与API 526法兰标准。
四、 安装布置与管路设计禁忌
脉冲式安全阀安装失误是运行泄漏主因，须严守规范：
垂直安装：主阀与导阀必须严格垂直（铅垂线偏差<1°），杠杆重锤式需保持杠杆水平，避免重力分量干扰整定压力。
脉冲管路由：
导阀取压管应从主设备顶部（气相）引出，避免液囊产生水塞。
脉冲管（Impulse Line）需设连续疏水坡度通向主阀，低点点设疏水器（Steam Trap），防止冷凝聚结水冲击活塞。
导阀与主阀距离≤6m，管径≥DN25，减少压力传输滞后。
排汽系统与反力承载：
电磁控制接线：电磁铁接线盒IP65防护，电缆穿管屏蔽，防止锅炉房高温辐射误触发。
五、 典型案例：660MW超临界锅炉脉冲安全阀组配置
某电厂660MW机组锅炉（Pw=25.4MPa, T=571℃），汽包安全阀组配置：
主安全阀：2台A49Y-Pw5410V型活塞式脉冲主阀，DN250, PN32，阀体WC9，密封Stellite 12堆焊，整定压力26.7MPa（1.05Pw），单台排量180t/h。
脉冲导阀：2台弹簧式导阀（兼作远方控制），整定同主阀，带24VDC电磁跳闸线圈。
过热器出口：另设1台小口径（DN100）脉冲式安全阀作为过热器保护（整定压力略低，确保过热器先泄压防干烧）。
运行数据显示，该配置启闭压差仅3.5%，年蒸汽泄漏损失<0.1%，优于国标。
结语：电站脉冲式安全阀选型是热力学、材料学与流体力学的交叉应用。工程师须严格依据DL/T与ASME标准核定排量，匹配高温材质与活塞结构，并在安装中规避疏水与附加应力陷阱，方能构建本质安全的锅炉超压防御体系。
