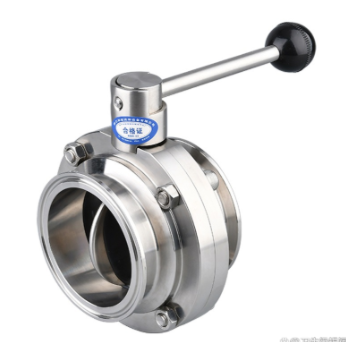

在全球食品饮料与生物制药供应链深度融合的2026年，卫生级蝶阀（Sanitary Butterfly Valve）已不仅是管道配件，而是企业跨越出口合规门槛、通过FDA审计与GMP现场检查的关键硬件载体。欧美高端市场准入（美国3-A Sanitary、欧盟EHEDG、美国FDA 21 CFR）、中国GB 4806食品接触材料及药品GMP附录，构成了复杂的认证矩阵。与此同时，无菌制剂（如单抗、mRNA疫苗）生产对阀门的“可清洁性”“可排尽性”提出纳米级微生物控制要求。本文将拆解主流国际卫生标准的技术差异，剖析卫生级蝶阀从材料冶炼、表面处理到结构无死角设计的合规要点，助力阀门采购方与制造商构建认证护城河。

一、核心认证体系图谱：地域应用与侧重点差异

卫生级蝶阀全球认证呈现“美标+欧标+行业标准”多维并存。FDA（美国食品药品监督管理局）是基础性强制门槛，依据21 CFR Part 177（聚合物）与Part 175（涂层）管控与食品/药品接触材料的化学迁移（Migration），要求金属无重金属析出，弹性体无亚硝胺、塑化剂释放，是所有出口欧美阀门的必选项。3-A Sanitary Standard（美国3-A卫生标准）是北美乳品与食品加工设备权威 voluntary standard，规定阀体内壁Ra≤0.8μm，结构无螺纹死角，可完全排尽，需第三方（NSF）年度验厂审核，是进入美国乳制品巨头（雀巢、迪恩食品）供应链的通行证。EHEDG（European Hygienic Engineering & Design Group）认证侧重微生物挑战测试，通过大肠杆菌/李斯特菌喷雾试验验证阀门自排空与清洗效率，颁发Type EL（可排尽）、Type I（可原位清洗）证书，欧洲制药食品龙头（诺和诺德、联合利华）强烈偏好。ASME BPE（BioProcessing Equipment）是生物制药专属标准，对焊接端钝化、电解抛光Ra≤0.4μm、表面铁素体含量有量化指标，适用于注射用水/WFI系统。国内需符合GB 4806系列食品接触材料及GB/T 22107卫生级阀门标准。

二、材料合规溯源：从熔炼炉到材质证明（MTR）

认证始于材料纯度。卫生级蝶阀接液金属部件必须为316L（UNS S31603）或304L低碳不锈钢，铬含量16-18%，镍10-14%，钼2-3%，严格控制硫、磷杂质（S≤0.005%）以减少热裂纹。高端认证要求提供EN 10204 3.1/3.2材质证书（MTR），注明熔炼炉号、光谱成分、热处理状态（固溶处理）。对于无菌级阀体，推荐采用真空感应熔炼（VIM）或电渣重熔（ESR）钢材，减少非金属夹杂物，提升耐点蚀当量（PREN≥24）。密封材料需附FDA Master File与USP Monograph证明：EPDM符合FDA 21 CFR 177.2600，无动物源成分析出；PTFE符合USP Class VI（细胞毒性、致敏、溶血测试）。采购方应要求阀门厂提供全供应链追溯（Batch Traceability），确保阀杆密封圈与阀体同批次可追溯，应对FDA突然审计。

三、表面工程技术：机械抛光vs电解抛光（EP）

表面粗糙度直接决定生物膜附着概率。机械抛光（Mechanical Polishing）使用金刚石研磨膏逐级打磨至Ra 0.8μm/0.4μm，表面纹理呈定向条纹，虽光滑但微沟槽仍可能藏匿细菌。电解抛光（Electropolishing）是卫生级蝶阀高端化的分水岭：工件浸入磷酸-硫酸电解液作阳极，通电后微观高点溶解，形成微米级平滑表面（Ra≤0.4μm，Rz≤1.6μm），同时生成富铬钝化膜（Chrome-rich Passive Layer），耐腐蚀性较机械抛光提升3-5倍。ASME BPE要求Ra内表面≤0.38μm（SF4级），焊接热影响区需二次电解抛光。需要注意的是：电解抛光对铸件内部气孔敏感，阀体宜采用精密铸造（Investment Casting）或锻压成型以消除砂眼，抛光前需超声波清洗脱脂，抛后钝化（硝酸浸泡）封闭微孔。表面检测需提供粗糙度轮廓仪扫描图与白光干涉仪3D形貌报告。

四、无菌结构设计：零滞留（Zero Retention）与自排尽几何

通过EHEDG/3-A认证的核心是“可清洁性设计”。卫生级蝶阀需规避三类污染陷阱：1）死角（Dead Leg）：阀体与管道连接处突缘、螺纹凹槽积存介质，标准要求L/D（死腿长度/管径）≤2，无菌级要求L/D≤1.5或零死角卡箍平齐；2）积液腔：普通蝶阀阀杆填料函易积冷凝水，无菌型采用波纹管密封阀杆或双唇特氟龙填料，隔绝外部润滑剂污染；3）蝶板剪切区：中线蝶阀蝶板转轴与阀座贴合处易卡料，生物工程高剪切敏感介质（CHO细胞）推荐偏心蝶阀（High Performance Butterfly Valve），蝶板偏离轴心旋转，启闭无摩擦，减少细胞破损。阀体外形需底部倾斜≥3°或圆弧过渡，确保重力自排空（Drainability Test），CIP清洗球喷射覆盖无盲区。快装卡箍（Tri-Clamp）优选无螺栓外露卫生型，避免积尘，执行器外壳抛光无螺钉凹槽（Hygienic Design Actuator）。

五、制造与验证：洁净装配与微生物挑战

认证不仅看图纸，更看制造环境。卫生级蝶阀装配须在ISO Class 7（万级）洁净车间进行，工人穿戴无尘服，零件经超声波清洗（异丙醇去油）+高温灭菌后方可组装。阀杆轴承禁用油脂润滑，需采用PTFE自润滑衬套或食品级白油（NSF H1认证）。出厂验证包含：壳体强度1.5倍PN水压试验，密封1.1倍PN气压泄漏测试（气泡法）；CIP/SIP循环验证：模拟100次121℃蒸汽+酸碱清洗循环，检测密封圈压缩永久变形率＜15%；微生物挑战（Microbial Challenge Test）：接种枯草芽孢杆菌孢子，运行CIP程序后 swab阀腔培养，菌落数CFU＜1（无菌级）。供应商需提供IQ/OQ/PQ（安装/运行/性能确认）模板文档，辅助药企完成验证审计。

六、2026趋势：智能认证与数字护照

顺应ESG与数字化合规，2026年头部阀门厂为卫生级蝶阀植入RFID芯片或QR Code数字护照，扫码可读取材质证书、抛光参数、压力测试曲线、CIP循环计数与维护记录，数据直连MES系统满足FDA 21 CFR Part 11电子记录合规。新材料上，衬PFA（可溶性聚四氟乙烯）蝶阀耐强酸氢氟酸，用于半导体超高纯化学品；陶瓷喷涂蝶板（Al₂O₃）耐磨抗粘，适用于高固含量植物提取液。认证壁垒正从“单一产品”向“系统解决方案”升级，阀门商需提供管道布置可排尽模拟（CFD流体仿真）报告佐证设计合规性。

结语

卫生级蝶阀的国际认证与无菌设计是技术、法规与微生物学的综合体。面对2026年全球供应链合规收紧，企业采购不能停留在“有证书”层面，而需深挖材料熔炼批次、表面微观形貌与清洁验证数据包（DHR）。唯有选择具备3-A/EHEDG/ASME BPE全矩阵认证的真正无菌级阀门，才能护航食品制药品牌穿越FDA扣留与飞检红线。
