锁渣阀工作原理与煤化工锁斗排渣场景深度解析
在煤化工水煤浆气化与干煤粉气流床装置中，排渣系统的稳定性直接决定整套装置的长周期运行能力。作为锁斗系统的核心切断元件，锁渣阀（又称锁斗阀）承担着高温、高压、含固渣水在程序控制下的快速隔离任务。本文从动作逻辑、结构机理与典型工艺布置三个维度，为网站读者建立对锁渣阀的系统认知。
一、锁渣阀的工艺定位与动作逻辑

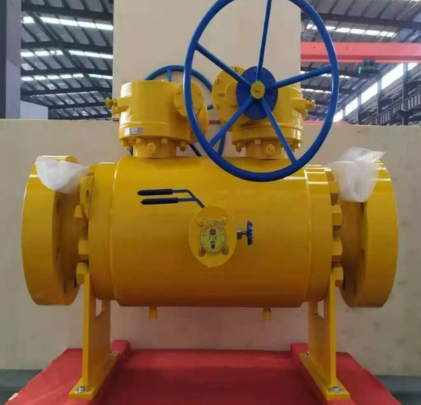

锁渣阀是应用于煤气化锁斗排渣程序的开关型金属硬密封球阀。以典型德士古水煤浆工艺为例，每台气化炉激冷室下方配置3台锁渣阀：锁斗入口设上锁渣阀A（常开备用）与上锁渣阀B（周期收渣），锁斗出口设下锁渣阀C（周期排渣）。
一个标准循环约为30分钟：B阀开启收集渣浆→定时关闭→C阀开启泄压排渣至渣池→C阀关闭→系统充压→下一循环启动。全过程要求单阀开关时间控制在3–10秒，且在气化炉低液位联锁时A阀瞬时关闭，防止工艺气窜入锁斗。
二、核心结构：固定球+弹簧加载硬密封
固定球一体阀杆：球体由上下支承轴固定，阀杆与球体一体化设计，仅传递扭矩而不承受介质推力，避免分体连接导致的位置偏移。
双向金属硬密封：上下游均采用弹簧（碟簧或波纹管弹簧）加载浮动阀座，正向与反向压差下均可抱球密封，泄漏等级满足ANSI B16.104 Class V/VI。
超硬涂层密封面：球体与阀座表面经超音速喷涂碳化钨或堆焊司太立合金，硬度达HRC 68–90，抵御渣粒冲刷。
自清洁流道：全通径圆整通道配合导灰槽设计，启闭瞬间刮除密封面附着焦粒，降低卡涩概率。
安全冗余：集成防静电弹簧、阀杆防吹出结构及API 607防火设计，适配防爆区域。
三、工况边界与材质匹配
锁渣阀典型介质为140–270℃、2.7–8.5 MPa的含固渣水，固体颗粒占比约50%，兼具磨蚀与Cl⁻/H₂S腐蚀。材质核查要点：
阀体：WCB、A350 LF2或双相钢2205/2507（高腐蚀工况）；
球体与阀座基体：F51/F53双相钢或17-4PH，表面硬化至≥HRC 63；
弹簧：Inconel 750包覆防护，防止灰渣侵入失效；
内衬：进口通道加装可更换碳化钨耐磨套。
四、为何成为气化装置不可替代件
普通闸阀或软密封球阀在30分钟高频启闭、含固冲刷下，密封面往往在数千次循环后即拉伤。锁渣阀通过“硬密封+弹簧补偿+涂层强化”组合，设计寿命可达2–2.5万次以上循环，且支持顶部抽装维护，是煤化工长周期经济性的关键保障。
