多功能水泵控制阀虽属"安装即忘"的高可靠性阀门，但工程实践中因安装方向错误、控制管路堵塞、缓闭时间设定不当导致的阀门开启不全、关不严、水锤消除失效等问题仍屡见不鲜。作为阀门制造企业的技术服务总结，本文结合CJ/T167《多功能水泵控制阀》行业标准及CECS132应用技术规程，系统梳理从开箱验收到现场调试、故障排查的全流程实操要点，帮助施工人员避开常见坑点，确保阀门投运一次成功。

一、开箱验收与安装前检查

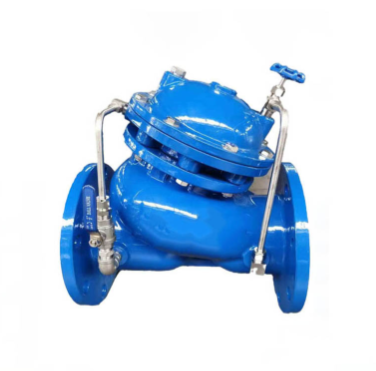

阀门运抵现场后，应先核对铭牌信息：产品型号（如JD745X-16Q）、公称通径（DN）、公称压力（PN）、阀体材质、流向箭头及执行标准是否与设计图纸一致。随后进行外观检查：阀体无磕碰变形、法兰密封面无划痕、导压管无压扁折弯、膜片无老化裂纹、紧固件齐全无松动。对于消防专用型号，还需查验CCCF认证标志及检验报告编号。

安装前必须对管路系统进行彻底冲洗，清除焊渣、铁锈、螺栓等异物——这是导致导压管过滤器堵塞、膜片卡滞的头号原因。建议在阀门进口前安装临时冲洗短管，待管路冲洗合格后再换装正式阀门。同时检查水泵出口渐扩管、软接头、压力表等关联部件是否已按图施工完毕。

二、安装位置与方向的硬性要求

多功能水泵控制阀应安装在水泵出口渐扩管之后、第一个弯头之前的直管段上，距弯头宜≥5倍管径，避免紊流干扰控制室压力感应。安装方式首选水平安装，阀盖朝上（即阀杆垂直向上），此时导压管路位于最高点，有利于排气；若受空间限制必须垂直安装，应确保阀杆朝上，且导阀组件处于上方，防止杂物沉积堵塞控制管路。

阀体箭头方向必须与介质流向严格一致，装反将导致阀门无法开启或失去止回功能。阀门进口端（即水泵侧）不得安装柔性接头或管道伸缩器，否则停泵时柔性接头压缩回弹会产生附加压力波动，干扰控制室压力平衡。

对于埋地或设于阀门井内的安装方式，井内应预留足够的检修空间（阀体四周≥300mm），并设置排水措施防止雨季积水浸泡导压管路。控制管路应沿墙或支架固定，避免悬空晃动，穿越井壁处加装护套管保护。

三、导压管路连接与附件配置

标准导压管路包括四根连接管：进水侧取压管（接控制室下腔）、出水侧取压管（接控制室上腔）、两个取压点前各设一个Y型过滤器和一个球阀。过滤器滤网建议选用≥100目不锈钢材质，安装时注意滤网方向（脏侧朝来水方向）。球阀用于检修时切断控制水路，应置于便于操作的位置。

导压管材质优先选用φ6～φ10mm紫铜管或不锈钢管，弯曲半径≥3倍管径，避免死折。所有接头采用卡套或焊接连接，严禁使用生料带缠绕过多挤入管内造成堵塞。管路敷设时应留有适当坡度（倾向排水点），并在高点设排气阀，低点设排污阀。

四、分步调试方法与参数设定

初次调试应遵循"先手动后自动、先小流量后全负荷"的原则：

第一步，排气与充水。关闭控制管路球阀，打开主阀前后闸阀，通过泵房进水管向系统缓慢充水，同时打开导压管路高点排气阀，直至排出连续水流无气泡为止。排气不彻底是阀门动作异响、振动甚至隔膜气蚀破损的常见原因。

第二步，开启时间设定。缓慢打开进水侧控制球阀，调节针型调节阀B（控制室上腔泄压阀），观察主阀开启过程。顺时针旋转关小调节阀可延长开启时间，逆时针开大可缩短。一般市政供水设定8～15秒，高层建筑高区可适当延长至20秒，避免启动电流冲击。

第三步，缓闭时间设定。停泵后观察主阀关闭过程，通过调节进水侧针型调节阀A（控制室下腔进水阀）控制缓闭速度。顺时针关小延长缓闭时间，逆时针开大缩短。一般设定15～30秒，管长超过500米的长距离输水管道可适当延长至45～60秒。需注意缓闭时间并非越长越好——过度延长会增加泵组倒转时间，对特定类型的水泵不利。

第四步，联动测试。模拟主备泵切换、紧急停泵、断电等工况，记录水锤压力峰值、水泵反转转速及阀门关闭严密性。合格标准为：水锤升压值≤1.3倍工作压力、水泵最大反转转速<1.2倍额定转速、关闭后无可见倒流。

五、常见故障现象与排查处理

六、运行维护周期建议

多功能水泵控制阀基本属于免维护设备，但仍建议执行以下周期性检查：每月目视检查导压管有无渗漏、过滤器压差是否异常；每季度手动启停一次检验阀门动作灵活性；每年清洗一次导压管过滤器，检查膜片外观有无龟裂；每三年或大修时解体检查主阀板、缓闭阀板密封面磨损情况，必要时更换密封圈。对于消防泵房，应每季度进行一次模拟启动测试，防止长期不用导致导压管结垢堵塞。

规范的安装与精细的调试，能让多功能水泵控制阀在全生命周期内稳定发挥水锤防护作用。建议施工单位在隐蔽工程验收前留存阀门调试记录（含开启时间、缓闭时间、水锤峰值等原始数据），作为后期运维的重要基准。
