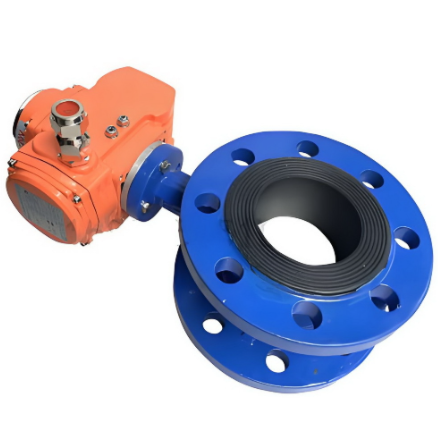

对于仪表自控、设备采购及现场运维工程师而言，防爆电动蝶阀的选型失误与安装维护不当，是导致化工、能源装置非计划停机的高频诱因。常见问题包括：防爆等级与危险区域不匹配（Zone 1误用普通IP65）、执行器扭矩余量不足导致电机堵转、管道应力扭曲阀体引发内漏、防爆接线盒密封失效造成“失爆”。本文结合GB 50058《爆炸危险环境电力装置设计规范》与现场实操经验，系统梳理防爆电动蝶阀从MR（材料请购单）技术规格书编制、扭矩计算、安装对中与电气防爆密封，到周期性维保与六大典型故障（不动作/内漏/外漏/卡涩等）的快速诊断流程，提供一套可落地的“避坑运维SOP”。

一、精准选型：工况参数与防爆区域匹配

选型始于MR技术规格书核定。需明确：介质名称（易燃易爆属性）、操作压力（MPa）/温度（℃）、管道口径（DN）、连接方式（对夹/法兰）、泄漏等级（ANSI Class VI软密封，Class V金属硬密封）、启闭时间（开关型一般≤15s，紧急切断ESD≤3s）。

防爆区域划分是红线：根据释放源等级与通风条件，划分为Zone 0(连续)/Zone 1(偶尔)/Zone 2(异常)气体区，或Zone 20/21/22粉尘区。Zone 1必须选用Ex d（隔爆）或Ex de（增安+隔爆）电动执行器，气体组别IIA（丙烷）、IIB（乙烯）、IIC（氢气）逐级严苛，IIC设备可向下兼容。温度组别T1-T6对应表面最高温度（450℃~85℃），选型时需确保T类低于介质自燃点。例如加氢装置氢气环境选Ex d IIC T6，加油站油罐呼吸阀区选Ex d IIA T3。严禁在Zone 1使用非防爆普通电动执行器。

二、扭矩计算与安全系数设定

蝶阀操作扭矩随口径、压力、温度非线性增长。公式：M_oper = M_seal + M_media + M_friction（密封扭矩+介质压差扭矩+填料摩擦扭矩）。厂家样本提供不同压差下额定扭矩值。

执行器输出扭矩需乘以安全系数K：软密封中线阀K=1.5（清洁水气）~1.8（轻微颗粒）；硬密封双/三偏心K=2.0~2.5（高温高压，热膨胀阻力大）。若介质含纤维或结晶，需额外+20%。常见错误是照搬常温清水扭矩选高压高温蒸汽阀，导致启动扭矩翻倍烧机。建议要求供应商提供扭矩计算书背书。电压波动大的偏远站点，优先选三相380V电机（抗晃电优于单相220V），或配超级电容应急电源模块。

三、材质防腐与密封组合策略

阀体：淡水循环水选球墨铸铁QT450（环氧涂层），海水淡化选青铜/双相钢2507，酸碱化工选316L不锈钢或衬PO/PTFE。阀杆通常为2Cr13（低碳钢调质）或17-4PH不锈钢（高强度抗剪切）。蝶板：软密封中线为球墨铸铁包胶（EPDM/NBR），硬密封为整体不锈钢或堆焊硬质合金。

密封组合决定寿命：PN≤1.6MPa、T≤120℃水/空气→中线EPDM/PTFE；PN≤4.0MPa、T≤250℃蒸汽/油品→双偏心PTFE+金属背环；PN≤6.4MPa、T≤550℃高温烟气/重整炉→三偏心Stellite硬密封。低温LNG（-162℃）需LF2铝青铜阀体+304L蝶板+长颈阀盖+真空多层绝热。粉尘（煤粉、面粉）需防静电导电橡胶+光滑流道防积灰。

采购合同须锁定：防爆合格证编号、壳体1.5倍PN强度试压、密封1.1倍PN气/水试压报告、材质质保书（MTC）、SIL证书（若用于安全联锁）。

四、规范化安装：对中、螺栓与防爆接线

到货验收：检查隔爆面无划痕（Ra≤6.3μm）、铭牌Ex标志清晰、手动盘车无卡涩。

管道预处理：安装前吹扫管路焊渣、铁锈，防止卡入蝶板。对夹式阀门安装时，需将蝶板置于全开位置穿入螺栓，避免法兰密封面刮伤蝶板或限制开度。法兰平行度偏差≤0.5mm/m，严禁强力对口让阀门“吃”管道应力（会导致阀体变形、蝶板偏心卡死）。大口径（DN≥300）设独立管道支墩承重。

螺栓紧固：法兰连接采用对角交叉分三次拧紧（50%→80%→100%扭矩），确保垫片均匀压缩。软密封中线阀通常双向密封，无流向限制；三偏心硬密封多有流向箭头（常设计为单向密封，反向承压弱），需按介质流向安装。执行器建议阀杆水平或竖直向上，避免竖直向下（积水进电机，粉尘沉积齿轮）。

电气防爆接线：严格执行GB 3836.15。电缆入口必须用防爆格兰头（Cable Gland）压紧密封圈，多余孔用金属堵头封堵，隔爆螺纹啮合≥5扣。接线盒内端子紧固，引入装置填充防爆胶泥。外壳独立接地（接地电阻≤4Ω），防止静电积聚。严禁在防爆区带电开盖调试！先断电、测环境可燃气体浓度安全后操作。

五、周期性维护与故障速查（Troubleshooting）

建立阀门台账，每6个月预防性维护（PM）：

• 外观：检查涂层剥落、螺栓松动、隔爆面锈蚀。

• 电气：测电机绝缘电阻（≥10MΩ，500V兆欧表），紧固接线端子，检查加热器工作。

• 机械：手动盘车确认0°-90°无卡涩，润滑蜗轮箱（高温锂基脂），调整填料压盖（轻微渗漏可对称拧紧，严重换柔性石墨填料）。

六大常见故障速查：

1. 电机不转/无动作：查电源熔断器、三相缺相、急停按钮；查就地/远程切换开关；力矩开关是否因过载跳闸（复位）。

2. 阀门不动但电机有嗡嗡声：电压过低、相序反（反转）、机械卡死（阀腔异物）、蜗轮齿打滑。

3. 内漏（关不严，下游有流）：限位开关漂移（重新校准全关位），密封面夹杂物（反复开关冲刷），硬密封磨损（需解体研磨或更换阀座），中线橡胶老化变形。

4. 外漏（法兰/阀杆漏）：法兰螺栓松（对角重紧）、垫片坏（换金属缠绕垫）；阀杆填料失效（更换石墨环，压盖均匀压紧，勿过紧致操作扭矩剧增）。

5. 开度反馈偏差（4-20mA不准）：电位器/编码器零点飘移（重标定），信号线屏蔽层单端接地不良（干扰），模块故障。

6. 隔爆面疑似失爆：进水、漆层覆盖隔爆间隙、紧固螺栓缺失。立即停用，清理烘干，补涂防锈脂（凡士林），禁涂普通油漆于隔爆接合面。

结语

防爆电动蝶阀的长周期可靠运行，依赖“精准选型→规范安装→数据化运维”闭环管理。建立MR技术标准库与故障代码知识库，可显著降低现场安全风险与运维成本。
