蒸汽电磁阀的核心功能是通过电磁信号控制蒸汽的通断、流量调节，凭借动作迅速、控制精准、密封可靠的优势，成为蒸汽系统自动化控制的核心元件。很多从业者只知道其控制作用，却不了解其工作原理，导致使用时无法正确操作、维护，影响系统运行效率。本文用通俗的语言，拆解蒸汽电磁阀的核心结构和工作流程，清晰讲解其“电磁驱动、精准控汽”的核心逻辑。
蒸汽电磁阀的核心功能是通过电磁信号控制蒸汽的通断、流量调节，凭借动作迅速、控制精准、密封可靠的优势，成为蒸汽系统自动化控制的核心元件。很多从业者只知道其控制作用，却不了解其工作原理，导致使用时无法正确操作、维护，影响系统运行效率。本文用通俗的语言，拆解蒸汽电磁阀的核心结构和工作流程，清晰讲解其“电磁驱动、精准控汽”的核心逻辑。

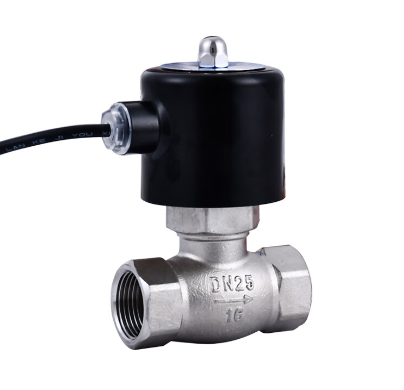

蒸汽电磁阀的工作原理核心是“电磁力与弹簧力的平衡”，其核心结构由电磁线圈、阀芯、阀座、弹簧、阀体、密封件等部件组成，各部件协同工作，实现蒸汽的自动化控制。其中，电磁线圈是驱动核心，通电后产生电磁力，带动阀芯动作；弹簧是复位核心，断电后依靠弹簧弹力推动阀芯复位；阀芯与阀座形成密封面，负责控制蒸汽的通断，密封件则提升密封性能，避免蒸汽泄漏。
根据结构类型，蒸汽电磁阀主要分为直动式、先导式两种，工作原理略有差异，但核心逻辑一致，均通过电磁信号实现自动化控制。直动式蒸汽电磁阀结构简单，适用于小口径、低压力蒸汽场景，其工作过程分为通电开启和断电关闭两个阶段：通电时，电磁线圈产生电磁力，克服弹簧弹力，吸引阀芯向上移动，脱离阀座，蒸汽通过阀芯与阀座之间的间隙流通；断电时，电磁力消失，弹簧弹力推动阀芯向下复位，压紧阀座，密封面贴合，切断蒸汽流通，实现精准控汽。
先导式蒸汽电磁阀适用于大口径、高压力蒸汽场景，通过“先导阀控制主阀”的方式实现通断，工作过程更稳定。通电时，电磁线圈驱动先导阀阀芯动作，打开先导通道，主阀上腔的蒸汽通过先导通道排出，上腔压力降低，主阀阀芯在蒸汽压力作用下向上移动，主阀开启，蒸汽流通；断电时，先导阀阀芯在弹簧作用下复位，关闭先导通道，主阀上腔压力升高，推动主阀芯向下复位，关闭主阀，切断蒸汽。这种结构能降低电磁线圈的功率，提升阀门的耐压性能，适配高压蒸汽场景。
需要注意的是，蒸汽电磁阀的工作效果，取决于电磁线圈的驱动力、阀芯与阀座的密封性能、弹簧的复位可靠性。蒸汽的高温、高压特性，对密封件的耐高温性能、阀芯的抗磨损性能要求极高，若密封件老化、阀芯磨损，会导致蒸汽泄漏；若电磁线圈故障、弹簧失效，会导致阀门无法正常动作，影响系统控制精度。了解其工作原理，能帮助从业者更好地进行选型、维护和故障排查。
