角式截止阀与直通式截止阀的区别：该如何选择？
来源:http://www.bangfuvalve.com/news.html | 作者:邦富阀门编辑 | 发布时间 :2025-12-19 | 12 次浏览: | 分享到:
本文对比了角式截止阀与直通式截止阀的主要区别。结构上，角式阀进出口垂直，安装紧凑，密封面受冲刷小；直通式阀进出口在一直线上，需直线安装。性能上，角式阀阻力略高但调节精度更稳定，寿命较长；直通式阀阻力小，适合大流量。适用场景方面，角式阀适用于转角、空间受限或含颗粒介质的工况；直通式阀更适用于直线管道、大流量及洁净介质。选择时需考虑管道布局、介质特性与工况需求，角式阀节省空间且耐用，直通式阀则在大流量直线管道中性价比更高。

引言：截止阀是工业管道系统中应用最广泛的阀门类型之一，其中角式截止阀与直通式截止阀是两大主流品类。两者在结构设计、性能特点、适用场景上存在明显差异，企业在选择时往往难以抉择。本文将从多个维度详细对比角式截止阀与直通式截止阀的区别，并给出针对性的选择建议，帮助企业根据自身需求做出合理判断。

一、结构设计差异

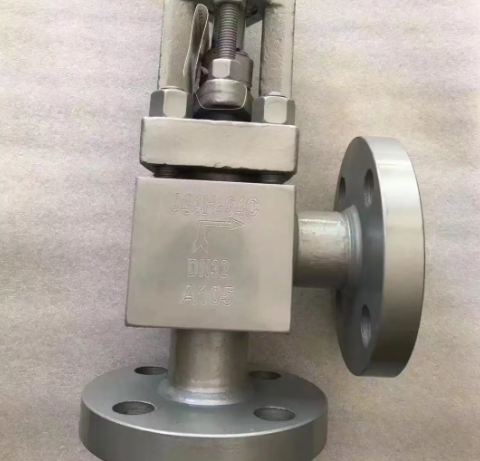

1. 流道结构：角式截止阀进出口通道垂直相交，呈90°转角，流体通过时需改变流向；直通式截止阀进出口通道在同一直线上，流体沿直线通过阀门，无需改变流向；2. 安装空间：角式截止阀无需额外弯头即可实现管道转角安装，安装空间更紧凑；直通式截止阀需安装在直线管道上，若需转角则需额外配备弯头，占用空间更大；3. 内部结构：角式截止阀的阀瓣与阀座多采用垂直密封结构，流体冲刷力较小；直通式截止阀的阀瓣与阀座多采用水平密封结构，流体冲刷力相对较大。

二、性能特点差异

1. 流体阻力：角式截止阀因流体需90°转向，阻力系数略高于直通式截止阀；直通式截止阀流体沿直线流动，阻力系数较小，更适合大流量工况；2. 调节精度：两者均具备较好的调节精度，但角式截止阀因密封面受流体冲刷较小，长期运行后的调节精度稳定性更优；3. 使用寿命：角式截止阀内部受流体冲刷磨损较轻，且安装适配性强，在复杂工况下的使用寿命更长；直通式截止阀在大流量、高压力工况下，密封面磨损较快，使用寿命相对较短。

三、适用场景差异

1. 角式截止阀适用场景：管道转角处、空间受限区域（如设备内部管道、狭窄机房）、含轻微颗粒的介质管道、需要长期稳定调节精度的工况，如石油化工装置的转角管道、电厂的辅助蒸汽管道等；2. 直通式截止阀适用场景：直线管道、大流量工况、常温常压的洁净介质管道，如民用建筑的给排水主管道、食品加工行业的原料输送直线管道等。

四、选择建议

1. 若管道存在转角且空间受限，优先选择角式截止阀，可节省安装空间与弯头成本；2. 若工况为大流量、低阻力需求，且管道为直线布局，优先选择直通式截止阀；3. 若介质含轻微颗粒或需要长期保持稳定调节精度，优先选择角式截止阀；4. 若为常温常压的洁净介质、直线管道系统，且预算有限，可选择直通式截止阀，性价比更高。
总结：角式截止阀与直通式截止阀各有优势，核心区别在于结构设计与适用场景的适配性。企业需结合管道布局、工况参数、介质特性等因素综合判断，才能选择到最适合自身需求的阀门产品。
