排气阀规格型号大全及专业选型要点解析
来源:http://www.bangfuvalve.com/news.html
|
作者:邦富阀门编辑
|
发布时间 :2025-07-24
|
43 次浏览:
|
分享到:
排气阀是管道系统保障高效安全运行的关键部件，能排出空气避免气阻等问题。文章介绍常见规格型号，微量排气阀如 ARVX 型适用于低压液体管道，ZP88 型适用于热水供暖等系统；复合式排气阀如 CARX 型适用于大口径管道，KP 型适用于石油化工管道；快速排气阀如 QTY 型用于气动系统，K23J 型用于蒸汽管道。选型要点包括明确介质特性，考虑介质类型和温度；确定管道参数，匹配口径并使工作压力达标；考虑安装环境，关注位置和条件；关注性能要求，选择合适排气量和密封性能好的排气阀。综合考虑多因素，必要时咨询专业人员，确保排气阀发挥作用保障管道系统运行。
在管道系统中，排气阀是保障系统高效、安全运行的关键部件。它能及时排出管道内的空气、气体等，避免气阻、气蚀等问题影响系统性能。本文将详细介绍排气阀的规格型号，并分享实用的选型要点，助力您精准选择合适的排气阀。
排气阀常见规格型号
微量排气阀

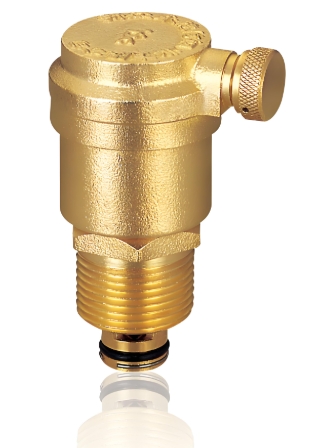

ARVX 型微量排气阀：采用黄铜材质，具有结构紧凑、排气量大的特点。其口径通常为 DN15 - DN25，连接方式多为螺纹连接（如 G1/2、G3/4）。该型号适用于自来水、纯净水等低压液体管道系统，能有效排出水中的微量空气，保障水流顺畅。例如在住宅小区的供水管道中，ARVX 型微量排气阀可安装在管道高点，持续排出管道内的空气，避免出现 “水锤” 现象损坏管道和设备。
ZP88 型微量排气阀：阀体采用铸铁材质，内部组件为铜质，口径范围为 DN15 - DN50，可选择螺纹或法兰连接。它的工作压力一般为 1.0MPa - 1.6MPa，适用于热水供暖系统、空调水循环系统等。在热水管道中，ZP88 型微量排气阀能及时排出因温度变化产生的空气，防止管道内形成气塞，确保热量的有效传递。
复合式排气阀
CARX 型复合式排气阀：由阀体、浮球、杠杆等部件组成，口径有 DN50 - DN300，连接方式为法兰连接（如 PN10、PN16）。工作压力范围较广，通常为 0.05MPa - 1.6MPa，适用于输水管道、污水处理管道等大口径管道系统。当管道充水时，大量空气可通过大排气口快速排出；当管道正常运行时，微量空气通过小排气口排出，实现高效排气。在长距离输水工程中，CARX 型复合式排气阀能显著提高输水效率，降低能耗。
KP 型复合式排气阀：采用球墨铸铁阀体，耐腐蚀性强，口径为 DN25 - DN200，工作压力为 1.0MPa - 2.5MPa。适用于石油、化工等行业的液体管道系统，可在高温、高压环境下稳定工作，有效排出管道内的混合气体，保障生产安全。
快速排气阀
QTY 型快速排气阀：属于气动元件，通常为铝合金材质，口径为 G1/8 - G2，工作压力 0.15MPa - 1.0MPa。主要用于气动系统，能快速排出气缸内的压缩空气，加快气缸的运动速度。例如在自动化生产线上，QTY 型快速排气阀安装在气缸与换向阀之间，可使气缸的伸缩动作更加迅速，提高生产效率。
K23J 型快速排气阀：铸铁材质，口径为 DN15 - DN50，工作压力 0.6MPa - 1.6MPa，适用于蒸汽管道系统。在蒸汽管道启动时，K23J 型快速排气阀能快速排出管道内的冷空气，缩短蒸汽输送时间，避免冷空气对管道的冲击。
排气阀选型要点
明确介质特性
介质类型：不同介质对排气阀的材质要求不同。对于自来水、饮用水等清洁液体，可选择黄铜、不锈钢材质的排气阀；对于污水、腐蚀性液体，需选用耐腐蚀材质（如 304 不锈钢、PVC）的排气阀；蒸汽管道则应选择耐高温的铸铁、铸钢材质排气阀。
介质温度：根据介质的温度范围选择合适的排气阀。例如，热水系统的排气阀需耐受 80℃ - 100℃的温度，而蒸汽系统的排气阀则要能承受 150℃以上的高温，若温度选择不当，会导致排气阀密封件老化、失效。
确定管道参数
管道口径：排气阀的口径应与管道口径相匹配，一般情况下，排气阀的口径为管道口径的 1/2 - 1/3。例如 DN100 的管道，可选择 DN50 或 DN40 的排气阀。若排气阀口径过小，会影响排气效率；口径过大则会增加成本，且可能无法有效排出微量空气。
工作压力：排气阀的工作压力必须大于等于管道系统的最大工作压力。如管道系统的最大工作压力为 1.6MPa，应选择工作压力不低于 1.6MPa 的排气阀，避免因压力过高导致排气阀损坏。
考虑安装环境
安装位置：安装在管道高点时，应选择排气能力强的复合式排气阀；安装在水泵出口处，需选择能承受水锤冲击的排气阀；而在一些空间狭小的地方，则适合选择结构紧凑的微量排气阀。
环境条件：若安装环境存在腐蚀性气体或粉尘，应选择具有防腐涂层或不锈钢材质的排气阀；在寒冷地区，需考虑排气阀的防冻性能，可选择带有防冻装置的型号，防止冬季结冰损坏阀门。
关注性能要求
排气量：根据管道系统产生的气体量选择排气量合适的排气阀。大口径管道或容易产生大量气体的系统，应选择大排气量的复合式排气阀；而微量气体排放的系统，选用微量排气阀即可。
密封性能：排气阀在关闭时应具有良好的密封性能，防止介质泄漏。选购时可查看产品的密封试验报告，确保在规定压力下无泄漏现象。
了解排气阀的规格型号和选型要点，能帮助您在实际应用中做出正确选择。在选型过程中，需综合考虑介质特性、管道参数、安装环境和性能要求等因素，必要时可咨询专业的阀门厂家或技术人员，以确保所选排气阀能充分发挥作用，保障管道系统的安全、高效运行。
