在工业蒸汽系统以及众多涉及蒸汽应用的领域中，疏水阀扮演着极为关键的角色。它肩负着自动排除蒸汽系统中产生的凝结水、空气及其他不凝性气体，同时有效阻止蒸汽泄漏的重任，对于保障系统高效运行、节约能源以及防止设备损坏意义重大。深入了解疏水阀的执行标准与工作原理，有助于用户在选型、安装、使用及维护疏水阀时做出更科学、合理的决策。
一、疏水阀执行标准解读
1. 设计标准
在疏水阀设计环节，GB/T 12242 - 2005《疏水阀设计规范》发挥着核心指导作用。该标准对疏水阀的整体设计架构、关键零部件的设计准则等进行了细致规定。例如，在结构设计上，要求充分考虑蒸汽与凝结水的流动特性，确保疏水阀内部流道设计合理，以减少流体阻力，提升排水效率，同时避免因流道不畅引发的水锤现象，保障系统稳定运行。在零部件设计方面，针对阀芯、阀座等关键部件，明确了其材质选择与力学性能要求，确保在承受高压蒸汽及频繁开闭动作时，仍能保持良好的密封性能与耐用性。
2. 制造标准
依据 GB/T 12243 - 2005《疏水阀制造规范》，疏水阀制造过程有着严格的质量把控。从原材料采购开始，就需对材料的质量进行严格检验，确保符合材质标准要求。在加工工艺上，对铸造、锻造、机械加工等各个环节的精度与质量提出明确指标。比如，阀体内腔的加工精度需达到一定等级，以保证凝结水与蒸汽在阀内流动时的稳定性；阀芯与阀座的配合精度更是关乎疏水阀的密封性能，必须严格控制加工公差，通过精密研磨等工艺，实现良好的密封效果，减少蒸汽泄漏。
3. 材质标准
GB/T 12244 - 2005《疏水阀材料规范》对疏水阀各部件的材质选用给出了清晰指引。考虑到疏水阀工作环境中，蒸汽与凝结水的温度、压力以及可能存在的腐蚀性介质等因素，不同部件需选用适配材质。阀体常采用灰铸铁、球墨铸铁、铸钢、不锈钢等材质，其中，在普通蒸汽环境下，灰铸铁可满足需求；而在高温、高压或腐蚀性较强的工况中，不锈钢材质则凭借其出色的耐腐蚀性与高温强度，成为更佳选择。阀芯、阀座等关键密封部件，多采用耐磨、耐腐蚀的合金材料，如硬质合金钢等，以延长疏水阀的使用寿命，保障其长期稳定运行。
4. 连接标准
GB/T 12245 - 2005《疏水阀连接尺寸规范》统一了疏水阀与管道连接的尺寸标准，涵盖了螺纹连接、法兰连接等常见连接方式。这一标准确保了不同厂家生产的疏水阀在安装时具备互换性，方便用户根据实际管道布局与安装需求进行选择。例如，对于小口径疏水阀，常见的螺纹连接尺寸规格有明确规定，用户在采购与安装时，可依据管道螺纹规格快速匹配合适的疏水阀；对于大口径疏水阀，法兰连接的尺寸、螺栓孔分布等参数也有统一标准，保证了连接的牢固性与密封性，避免因连接不当导致的泄漏问题。
5. 试验标准
GB/T 13927 - 2008《疏水阀试验方法》详细规定了疏水阀各项性能指标的测试流程与判定准则。通过一系列严格试验，如密封性能试验、排水性能试验、动作可靠性试验等，全面评估疏水阀的质量与性能。在密封性能试验中，模拟实际工作压力，检测疏水阀在关闭状态下的蒸汽泄漏量，确保其符合标准要求，避免能源浪费；排水性能试验则测试疏水阀在不同工况下的排水能力，验证其能否及时、有效地排出凝结水，保障系统正常运行；动作可靠性试验通过多次循环开闭操作，检验疏水阀内部部件的动作稳定性与耐久性，确保在长期使用过程中，仍能准确、可靠地工作。
二、疏水阀工作原理探究
1. 机械型疏水阀工作原理

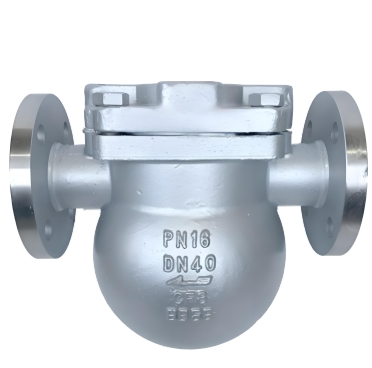

机械型疏水阀，也常被称为浮子型疏水阀，其工作基于凝结水与蒸汽显著的密度差特性。以常见的浮球式疏水阀为例，在系统启动初期，管道内存在大量空气与低温凝结水，此时浮球因自身重力以及凝结水的浮力作用，处于较低位置，与之相连的阀心在杠杆作用下开启阀门，空气与低温凝结水迅速排出，助力系统快速升温。随着蒸汽逐渐流入，浮球在蒸汽强大浮力作用下上升，通过杠杆系统带动阀心逐渐关闭阀门，有效阻止蒸汽泄漏。
再如倒吊桶式疏水阀，内部倒吊桶开口向下，启动时，管道内的空气和低温冷凝水进入，倒吊桶受自身重力作用下坠，连接杠杆带动阀心开启，实现排水。当蒸汽进入倒吊桶，产生向上浮力，倒吊桶上升并带动阀心关闭阀门。而且，倒吊桶上特意开有小孔，部分蒸汽从小孔排出后产生凝结水，倒吊桶失去浮力下沉，再次开启阀门排水，如此循环，实现间断排水。这类疏水阀能够以饱和温度排放冷凝水，排水量大，适应多种工况，能有效利用冷凝水产生的二次蒸汽，极大提升能源利用率。
2. 热静力型疏水阀工作原理
热静力型疏水阀主要依靠蒸汽和冷凝水之间存在的温度差来实现工作。以双金属片式疏水阀为例，其内部的双金属片由两种热膨胀系数差异显著的金属紧密贴合而成。在不同温度环境下，双金属片会因受热膨胀程度不同而发生变形。当冷凝水进入疏水阀时，温度相对较低，双金属片保持初始形状，阀门处于开启状态，冷凝水顺利排出。随着蒸汽流入，温度升高，双金属片受热变形弯曲，推动阀心逐渐关闭阀门，阻止蒸汽逸出。
同样，波纹管式疏水阀利用波纹管在不同温度下的伸缩特性来控制阀门开闭。当冷凝水进入，温度较低，波纹管收缩，阀门开启；蒸汽进入，温度升高，波纹管膨胀，阀门关闭。这类疏水阀对温度变化极为敏感，能够精准控制冷凝水排放，有效避免蒸汽泄漏，且排空气性能优良，适用于对温度控制精度要求较高的场合。不过，由于工作原理依赖温度差，这类疏水阀排出的通常是比饱和水温度略低的热水。
3. 热动力型疏水阀工作原理
热动力型疏水阀运用独特的热力学原理。以圆盘式疏水阀为例，其内部设有一个活动阀片，兼具敏感元件与动作执行件的双重功能。当冷凝水流入疏水阀时，流速相对较慢，体积较小，阀片上下两侧所受压力差较小，阀片在自身重力以及弹簧力（若有）作用下处于开启状态，冷凝水得以排出。而当蒸汽进入时，蒸汽流速快、体积大，经过阀片时在阀片上方形成相对低压区域，使得阀片上下两侧产生较大压力差，阀片迅速关闭，从而有效阻止蒸汽泄漏。
此外，圆盘式蒸汽保温型疏水阀在热动力式疏水阀基础上，在汽室外增加一层外壳。当管线中有凝结水产生，疏水阀外壳温度降低，疏水阀开始排水；在过热蒸汽管线上若无凝结水产生，疏水阀则不会开启，工作稳定性极高。这类疏水阀结构简单、动作灵敏，能够快速响应蒸汽和冷凝水状态变化，适用于蒸汽压力和负荷变化较大的工况，但相对而言，其对蒸汽品质有一定要求，杂质较多时可能影响阀片正常动作。
深入了解疏水阀执行标准，可确保在选型、采购环节所选产品契合实际需求与安全规范；透彻掌握其工作原理，则有助于在安装、调试、运行及维护过程中，精准把握疏水阀性能特点，及时察觉并解决可能出现的问题，充分发挥疏水阀在蒸汽系统中的关键作用，保障系统高效、安全、稳定运行，为工业生产及相关领域的顺利开展提供坚实保障 。
